最新新聞
聯(lián)系我們
江蘇涌華金屬科技有限公司
電 話：0510-88229298、88229299
傳 真：0510-88265568
手 機(jī)：18961839299、15312225903
聯(lián)系人：范經(jīng)理
網(wǎng) 址：shtongshi.com.cn
地 址：無錫市錫山區(qū)春暉中路66號(hào)
Hastelloy X(UNS N06002)哈氏合金化學(xué)成分
發(fā)布者：江蘇涌華金屬科技有限公司 閱讀：434次
HastelloyX
材料牌號(hào)：Hastelloy X哈氏合金
美國牌號(hào)：UNS NO6002
德國牌號(hào)：NiCr22FeMo
英國牌號(hào)：Nimonic PE13
一、Hastelloy X（N06002）哈氏合金概述：
1、Hastelloy X（N06002）哈氏合金是主要用鉻和鉬固溶強(qiáng)化的一種含鐵量較高的鎳基高溫合金，具有良好的抗養(yǎng)化和耐腐蝕性能，在900℃以下有中等的持久和蠕變強(qiáng)度，冷、熱加工成型性和焊接性能良好。使用于制造航空發(fā)動(dòng)機(jī)的燃燒室部件和其他高溫部件，在900℃以下長期使用，短時(shí)工作溫度可達(dá)1080℃。供應(yīng)的主要品種有板材、帶材、管材、棒材、鍛件、環(huán)形件和精密鑄件。

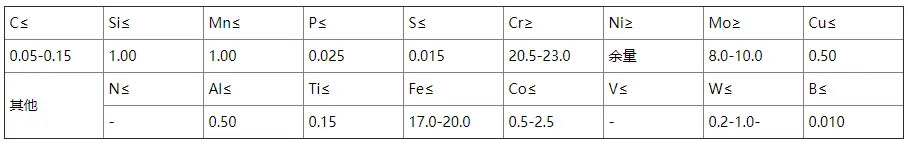

2、Hastelloy X（N06002）哈氏合金化學(xué)成分：見表1-1。表1-1
注：B按計(jì)算量加入、不分析。
3、Hastelloy X（N06002）哈氏合金熱處理制度：板材和管材：1130～1170℃，快速空冷或水冷；棒材和環(huán)形件檢驗(yàn)試樣：1175℃±15℃，空冷或更快冷卻；帶材：1065～1105℃，快速冷卻。
4、Hastelloy X（N06002）哈氏合金品種規(guī)格與供應(yīng)狀態(tài)：供應(yīng)δ0.5～4.0mm的板材，δ0.05～0.8mm的帶材，外徑4～20mm、壁厚1.0～2.0mm的管材，直徑0.2～10.0mm的焊絲，直徑≤300mm的棒材和各種直徑及壁厚的環(huán)形件以及不同形狀和尺寸的精密鑄件。板材、帶材和管材經(jīng)固溶處理和酸洗后供應(yīng)，帶材也可呈冷軋狀態(tài)供應(yīng)；焊絲以硬態(tài)、半硬態(tài)、固熔加酸洗、光亮固溶處理狀態(tài)成盤交貨，也可以直條交貨；棒材和環(huán)形件不經(jīng)熱處理交貨。精密鑄件于鑄造狀態(tài)供應(yīng)。
5、Hastelloy X（N06002）哈氏合金熔煉與鑄造工藝：采用電弧爐加電渣或非真空感應(yīng)爐加電渣重熔工藝。生產(chǎn)鑄件則采用感應(yīng)爐重熔母合金后澆注于加熱的模殼內(nèi)，澆注速度以快些為好。
6、Hastelloy X（N06002）哈氏合金應(yīng)用概況與特殊要求：該合金在國外航空發(fā)動(dòng)機(jī)和民用工業(yè)中獲得了極為廣泛的應(yīng)用，我國主要用于制造燃燒室部件和其他熱端部件以及蜂窩結(jié)構(gòu)等。合金在高溫下長期使用后有一定的時(shí)效硬化現(xiàn)象。
二、Hastelloy X（N06002）哈氏合金的物理及化學(xué)性能：
1、Hastelloy X（N06002）合金熔化溫度范圍：1295～1381℃

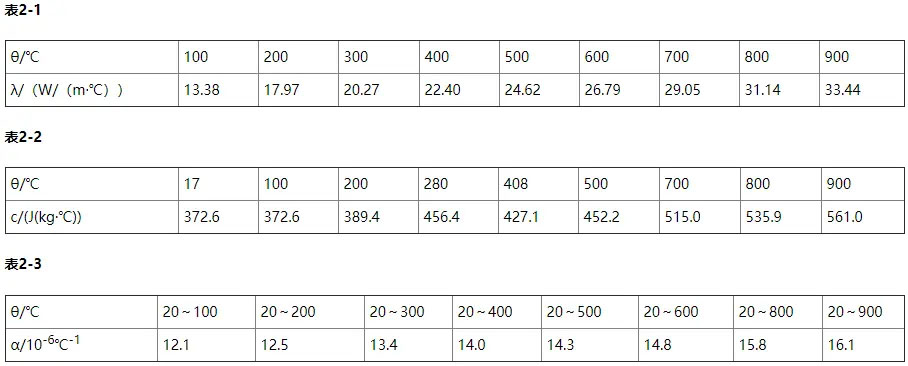

2、Hastelloy X（N06002）合金熱導(dǎo)率：見表2-1
3、Hastelloy X（N06002）合金比熱容：表2-2
4、Hastelloy X（N06002）合金線膨脹系數(shù)：見表2-3

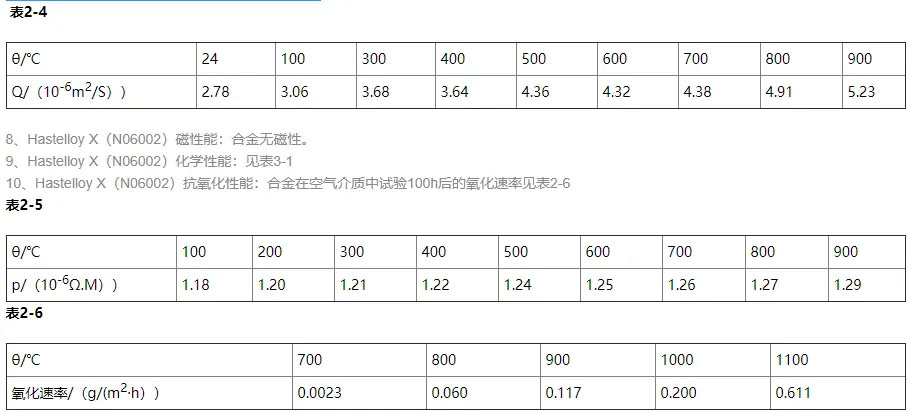

5、Hastelloy X（N06002）合金鑄件的熱擴(kuò)散率：見表2-4
6、Hastelloy X（N06002）密度：ρ=8.28g/cm3
7、Hastelloy X（N06002）電性能：電阻率見表2-5

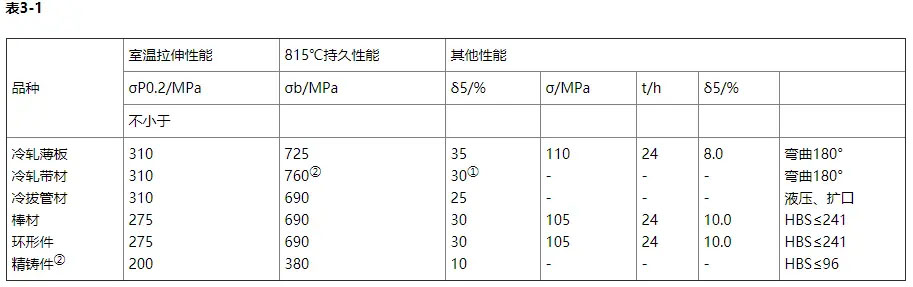

三、Hastelloy X（N06002）力學(xué)性能：HastelloyX技術(shù)標(biāo)準(zhǔn)規(guī)定的不同品種的力學(xué)性能見表3-1
① δ<0.25mm的帶材的室溫抗拉強(qiáng)度σb≥725MPa,δ5≥25%。
② 精鑄件鑄態(tài)815℃的σb≥240MPa,δ5≥12%。經(jīng)800℃，50h，空冷處理后HRC≤24。
四、Hastelloy X（N06002）合金組織結(jié)構(gòu)：
1、Hastelloy X（N06002）合金金相變溫度
2、Hastelloy X（N06002）合金時(shí)間-溫度-組織轉(zhuǎn)變曲線
3、Hastelloy X（N06002）合金組織結(jié)構(gòu)
(1)該合金在固溶狀態(tài)的組織為奧氏體基體，還有少量的TiN和M6C型碳化物。經(jīng)700～900℃長期時(shí)效后主要析出相為M12C和M3B2，同時(shí)也伴有微量μ相和L相。經(jīng)700℃，200h時(shí)效后出現(xiàn)少量σ相，但在800℃時(shí)效后σ相不存在，而析出微量M23C6，有時(shí)出現(xiàn)微量L相。因此合金在長期時(shí)效后呈現(xiàn)一定程度的時(shí)效硬化現(xiàn)象，使塑性下降，高溫強(qiáng)度也有所減低。
(2)冷軋薄板技術(shù)標(biāo)準(zhǔn)規(guī)定，供應(yīng)狀態(tài)冷軋薄板的晶粒度應(yīng)在4～8級(jí)范圍內(nèi)。
五、Hastelloy X（N06002）合金工藝性能與要求：
1、 HastelloyX合金成形性能：合金具有良好的冷、熱加工成形性能。鍛造加熱溫度1170℃±10℃，終鍛溫度不低于950℃；板坯熱軋加熱溫度1150℃±10℃，終軋溫度不低于850℃；環(huán)形件熱軋加熱溫度1170℃±10℃。合金的高溫拉伸塑性圖見圖5-1。高溫鐓粗試樣經(jīng)1180℃，45min固溶處理后的再結(jié)晶曲線見圖5-2。
2、 HastelloyX焊接性能：該合金具有良好的焊接工藝性能，可采用氬弧焊、縫焊和點(diǎn)焊等方法進(jìn)行焊接。氬弧焊時(shí)推薦采用HHastelloyX或HGH3113焊絲。
(1)HastelloyX手工氬弧焊對(duì)接規(guī)范見表5-1
3、HastelloyX零件熱處理工藝：板材制件固溶處理：1150℃±10℃，2～15min，快速空冷。焊接件或火焰筒處理：980℃±10℃，60min，空冷。機(jī)加工后除應(yīng)力處理：870℃±10℃，30～60min，空冷。零件穩(wěn)定尺寸處理：760℃±10℃，2h，空冷。
材料牌號(hào)：Hastelloy X哈氏合金
美國牌號(hào)：UNS NO6002
德國牌號(hào)：NiCr22FeMo
英國牌號(hào)：Nimonic PE13
一、Hastelloy X（N06002）哈氏合金概述：
1、Hastelloy X（N06002）哈氏合金是主要用鉻和鉬固溶強(qiáng)化的一種含鐵量較高的鎳基高溫合金，具有良好的抗養(yǎng)化和耐腐蝕性能，在900℃以下有中等的持久和蠕變強(qiáng)度，冷、熱加工成型性和焊接性能良好。使用于制造航空發(fā)動(dòng)機(jī)的燃燒室部件和其他高溫部件，在900℃以下長期使用，短時(shí)工作溫度可達(dá)1080℃。供應(yīng)的主要品種有板材、帶材、管材、棒材、鍛件、環(huán)形件和精密鑄件。
2、Hastelloy X（N06002）哈氏合金化學(xué)成分：見表1-1。表1-1
注：B按計(jì)算量加入、不分析。
3、Hastelloy X（N06002）哈氏合金熱處理制度：板材和管材：1130～1170℃，快速空冷或水冷；棒材和環(huán)形件檢驗(yàn)試樣：1175℃±15℃，空冷或更快冷卻；帶材：1065～1105℃，快速冷卻。
4、Hastelloy X（N06002）哈氏合金品種規(guī)格與供應(yīng)狀態(tài)：供應(yīng)δ0.5～4.0mm的板材，δ0.05～0.8mm的帶材，外徑4～20mm、壁厚1.0～2.0mm的管材，直徑0.2～10.0mm的焊絲，直徑≤300mm的棒材和各種直徑及壁厚的環(huán)形件以及不同形狀和尺寸的精密鑄件。板材、帶材和管材經(jīng)固溶處理和酸洗后供應(yīng)，帶材也可呈冷軋狀態(tài)供應(yīng)；焊絲以硬態(tài)、半硬態(tài)、固熔加酸洗、光亮固溶處理狀態(tài)成盤交貨，也可以直條交貨；棒材和環(huán)形件不經(jīng)熱處理交貨。精密鑄件于鑄造狀態(tài)供應(yīng)。
5、Hastelloy X（N06002）哈氏合金熔煉與鑄造工藝：采用電弧爐加電渣或非真空感應(yīng)爐加電渣重熔工藝。生產(chǎn)鑄件則采用感應(yīng)爐重熔母合金后澆注于加熱的模殼內(nèi)，澆注速度以快些為好。
6、Hastelloy X（N06002）哈氏合金應(yīng)用概況與特殊要求：該合金在國外航空發(fā)動(dòng)機(jī)和民用工業(yè)中獲得了極為廣泛的應(yīng)用，我國主要用于制造燃燒室部件和其他熱端部件以及蜂窩結(jié)構(gòu)等。合金在高溫下長期使用后有一定的時(shí)效硬化現(xiàn)象。
二、Hastelloy X（N06002）哈氏合金的物理及化學(xué)性能：
1、Hastelloy X（N06002）合金熔化溫度范圍：1295～1381℃
2、Hastelloy X（N06002）合金熱導(dǎo)率：見表2-1
3、Hastelloy X（N06002）合金比熱容：表2-2
4、Hastelloy X（N06002）合金線膨脹系數(shù)：見表2-3
5、Hastelloy X（N06002）合金鑄件的熱擴(kuò)散率：見表2-4
6、Hastelloy X（N06002）密度：ρ=8.28g/cm3
7、Hastelloy X（N06002）電性能：電阻率見表2-5
三、Hastelloy X（N06002）力學(xué)性能：HastelloyX技術(shù)標(biāo)準(zhǔn)規(guī)定的不同品種的力學(xué)性能見表3-1
① δ<0.25mm的帶材的室溫抗拉強(qiáng)度σb≥725MPa,δ5≥25%。
② 精鑄件鑄態(tài)815℃的σb≥240MPa,δ5≥12%。經(jīng)800℃，50h，空冷處理后HRC≤24。
四、Hastelloy X（N06002）合金組織結(jié)構(gòu)：
1、Hastelloy X（N06002）合金金相變溫度
2、Hastelloy X（N06002）合金時(shí)間-溫度-組織轉(zhuǎn)變曲線
3、Hastelloy X（N06002）合金組織結(jié)構(gòu)
(1)該合金在固溶狀態(tài)的組織為奧氏體基體，還有少量的TiN和M6C型碳化物。經(jīng)700～900℃長期時(shí)效后主要析出相為M12C和M3B2，同時(shí)也伴有微量μ相和L相。經(jīng)700℃，200h時(shí)效后出現(xiàn)少量σ相，但在800℃時(shí)效后σ相不存在，而析出微量M23C6，有時(shí)出現(xiàn)微量L相。因此合金在長期時(shí)效后呈現(xiàn)一定程度的時(shí)效硬化現(xiàn)象，使塑性下降，高溫強(qiáng)度也有所減低。
(2)冷軋薄板技術(shù)標(biāo)準(zhǔn)規(guī)定，供應(yīng)狀態(tài)冷軋薄板的晶粒度應(yīng)在4～8級(jí)范圍內(nèi)。
五、Hastelloy X（N06002）合金工藝性能與要求：
1、 HastelloyX合金成形性能：合金具有良好的冷、熱加工成形性能。鍛造加熱溫度1170℃±10℃，終鍛溫度不低于950℃；板坯熱軋加熱溫度1150℃±10℃，終軋溫度不低于850℃；環(huán)形件熱軋加熱溫度1170℃±10℃。合金的高溫拉伸塑性圖見圖5-1。高溫鐓粗試樣經(jīng)1180℃，45min固溶處理后的再結(jié)晶曲線見圖5-2。
2、 HastelloyX焊接性能：該合金具有良好的焊接工藝性能，可采用氬弧焊、縫焊和點(diǎn)焊等方法進(jìn)行焊接。氬弧焊時(shí)推薦采用HHastelloyX或HGH3113焊絲。
(1)HastelloyX手工氬弧焊對(duì)接規(guī)范見表5-1
3、HastelloyX零件熱處理工藝：板材制件固溶處理：1150℃±10℃，2～15min，快速空冷。焊接件或火焰筒處理：980℃±10℃，60min，空冷。機(jī)加工后除應(yīng)力處理：870℃±10℃，30～60min，空冷。零件穩(wěn)定尺寸處理：760℃±10℃，2h，空冷。
服務(wù)熱線
